隨著時間的推移，深基坑的工程項目變得日益普遍,。在深基坑施工過程中存在很多風險因素,，如地下水、降水以及圍護結構變形等,。深基坑工程指的是那些挖掘深度超出5m或涉及到復雜地質狀況的地下空間挖掘項目,。因此，在開展深基坑施工過程中,，需要對各種影響因素有一個全面而深刻的了解,，從而選擇合理且有效的支護方案來提高深基坑支護效果。為確保深基坑工程的施工過程既安全又穩定,，必須實施有力的支撐策略,。對深基坑的支護技術進行深入研究，并結合真實的案例進行詳細分析。

1 工程概況

深基坑施工過程中,，需要制定科學的施工方案對施工過程中周邊的地質條件,、水文條件和地下管網進行調查，并確定周圍建筑物的位置

1.1 工程基本情況

該工程通過新建一體提升化泵站及壓力管道,，將郴州市北湖泉水引至燕泉河,，減少郴州市第四污水廠溢流水量，同時對燕泉河進行補水,。1.2 地勘資料

基坑開挖位置處上部地層為①雜填土,，厚度約 4.2 m，4.2 m 以下為② -2 粉質黏土,

厚度大于 10 m,，①雜填土自穩能力差，基坑開挖形成臨空面后,，易產生局部垮塌,。北湖水及上層滯水對基坑工程有一定影響。1.3 旁泵站設計情況

該工程新建一體化提升泵站基坑設計為圓形,，直徑7m,，周長 22m,，面積 38.5m,，基坑開挖深度7m,。基坑采用逆作法支護施工,，工程重要性等級為二級?；娱_挖深度超過5m,，屬于超過一定規模危險性較大的分部分項工程,。

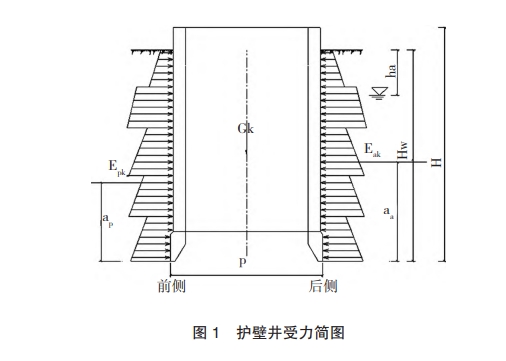

依據 JGJ120-2012《建筑基坑支護技術規范》相關要求，基坑護壁采用C30抗?jié)B混凝土,，抗?jié)B等級為P6,，施工前應充分考慮并計算出各階段護壁所受土壓力、地下水產生的水平荷載,，并根據土壓力合力進行抗滑移,、抗傾覆穩定性驗算。護壁井受力簡圖見圖1,。

1.4周邊環境

1)臨近建(構)筑物,、道路及地下管線與基坑的位置關系。①基坑位于北湖公園南側綠化帶中,，周邊建筑物主要有商鋪,、住宅小區、地上停車場等,，基坑開挖工作面距離最近構造物約2m,，基坑開挖前按規范、設計要求沿基坑周邊及建筑物外墻布置監測點,，并留下周邊環境影像資料,，施工過程中加強對周邊建筑物監測及安全巡查:2)基坑施工區域周邊有6處地下管線，包含高壓電纜,、供電電纜,、通訊光纜、給水管道等相關地下管線,，距基坑開挖邊緣2~6m,。

2)地下管線情況。根據設計單位及地下產權單位交底情況,，基坑?xùn)|北側有2條供電電纜,，埋深0.2~0.3m;西南側有3條地下管線，其中,，通訊光纜1條,，埋深0.3m,，供電電纜1條，埋深0.2~0.3m,，高壓電纜1條,，埋深03m;南側有1 根給水管道埋深 1.5 m。

3)北湖情況,。北湖公園位于城區中心區,，始建于1975年,占地面積 31.6 hm,北部為大片水面，面積12.47 hm,。北湖平均水深2m,，常水位標高154.80m，洪水位標高 156m,，北湖水對基坑工程有一定影響,，施工過程中需要做好支護及排水工作。

2 一體化泵站基坑開挖支護方案

開挖支護技術在選擇過程中,，應該按照因地制宜的原則,，從安全、經濟以及方便等角度出發,，其中安全不僅包括支出系統的安全,，也包括保證相鄰建筑、市政設施的安全以及可以正常使用;經濟指的是支護系統的造價,，要從多個角度進行綜合分析,，保證造價的合理;方便也是在施工中需要落實的重要原則[21

2.1 基坑開挖

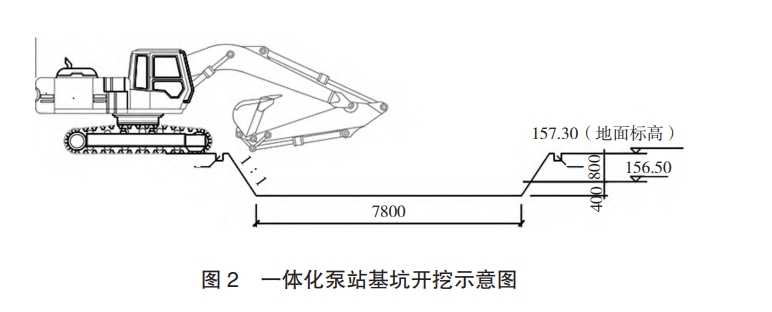

1)基坑工作面準備完成后，進行基坑開挖,，第一次開挖深度1.2m(人機配合),，采用長挖機挖土下沉，挖土?xí)r從中間向四周對稱分層取土,，每層取土厚度控制在 50cm 范圍內,。一體化泵站基坑開挖示意圖見圖 2。

2)沿護壁井外邊緣采用人工配合機械開挖基坑,，高度 1.5 m，基坑開挖完成后立即施工基坑鎖口及護壁拱墻,，防止地表水流人孔內,，沖刷孔壁從而影響基坑邊坡的穩定性?；游挥诠珗@綠化帶中場地受限,，混凝土罐車無法直接靠近基坑，護壁拱墻混凝土需借助汽車泵泵送入倉,。

3)拱墻在垂直方向進行分層開挖施工,，一般土層每節高度不大于1m為1個循環，在不利地質區域段每節高度不大于0.5m(即挖好1節澆筑1節，前1節澆筑完成后2d,，開挖下1節),。4)基坑開挖方式選用:坑內微型挖機挖土，吊車吊運裝土,，小型環保汽車棄土,。5)為保證施工進度，在混凝土中加人早強劑提高混凝土初期強度值,，以便提早開展下一模的施工

6)每次拱墻施工前,，對基坑平面位置及垂直度復核，確?；邮┕M足設計要求,。

7)嚴格控制井底的開挖標高，設專人指揮,分層開挖,，確保不超挖,、不擾動基坑土層面，設計基底標高以上03m土層,，在設計基坑底高程以上預留 0.3m厚的土層暫時不挖,，待大面積土方開挖完畢時用人工清理挖至設計標高，同時修整基坑底,，如果已經超挖,，應進行砂石回填[4;井坑開挖完成后及時綁扎鋼筋澆筑混凝土。

8)澆筑混凝土?xí)r要加強振搗,，確?；炷僚c孔壁間聯結密實。開挖和澆筑過程中應清除坑壁松弱部分,，確保施工作業人員安全,。

2.2 護壁鋼筋施工

護壁拱墻鋼筋采用HPB300光鋼筋HRB400帶肋鋼筋，材料進場檢驗,、加工出廠檢驗焊接接頭檢查均應符合現行國家標準規定,。

鋼筋采用 25T 汽車吊將已經加工好的半成品鋼筋吊人井下綁扎。采用同強度水泥砂漿墊塊作為鋼筋保護層,，先綁扎鎖口梁鋼筋,，均勻地在井壁上打人錨筋，然后先把1根水平筋固定在錨筋上,，并在水平筋上劃出立筋的分檔位置,，根據畫好的分擋標志綁扎立筋，然后在立筋上畫好豎向水平筋的分檔線,，按照豎向分檔標志綁扎水平筋,。先綁扎外層鋼筋,，再綁扎內層鋼筋。綁扎立筋時,，上節護壁立筋伸人下一節護壁的搭接長度不小于200mm,。適當位置預埋好上下扶梯預埋筋。預留孔洞處鋼筋若需截?cái)?，截?cái)噤摻顝澇芍苯呛笈c洞口加強筋焊接,。

2.3 護壁模板安裝

1)完成鋼筋綁扎之后，通過監理單位及建設

單位驗收合格后,，可進行模板安裝,。2)護壁井施工模板采用 15 mm 厚竹膠復合模板，60 mmx80 mm 木方進行加固,，間距200 mm,，φ20 mm 環向鋼筋作為內楞，φ48mmx4mm鋼管采用傘狀結構進行支撐,。

3)每節模板及支架的拆除應在灌注混凝土3d之后進行,。模板拆除后應及時進行維修、清理堆碼整齊,，以利下一節護壁施工使用,。

2.4 護壁混凝土澆筑

1)采用汽車泵將混凝土均勻?qū)ΨQ的泵人基坑護壁拱墻中，混凝土分層澆筑,，分層厚度30- 40 cme

2)應根據天泵出料口口徑確定好澆筑口寬度,、采用插入式振動器分層搗實混凝土，插入形式為垂直式;振搗時要求“快插慢撥”,，有序振搗,，保證不漏振、不過振,。

3)分層處采用插入式振動棒與混凝土面成斜角斜向插人振搗,，振動過程中必須插人下層混凝上10cm 以上直至上表面泛漿，確保上下層混凝土聯結密實[1,，振搗棒插入間距在 40cm 以內,，振搗時間為 50~60s混凝土澆注應連續進行。

2.5 基底驗收

基坑開挖至設計標高后,，盡快組織相關人員開展基底驗收,，基底地基承載力不小于150 kPa,若地基承載力不滿足設計要求時，對基底超挖50cm,，超挖部分采用粒徑小于40 mm 的碎石并拌和粗砂分層壓實整平至基底高程,，每層虛鋪厚度不大于20cm,，壓實至地基承載力符合設計要求,。2.6 封底和底板

基坑開挖至基坑底時,，通知業主、設計,、勘察監理進行現場驗收,，符合地勘要求并檢查合格后，應及時封底[61,，進行墊層施工,，墊層初凝后，在墊層上彈出各種鋼筋安裝定位線,，底板鋼筋將根據彈出的定位線進行安裝,，驗收合格后澆筑底板混凝土，底板厚度為 500mm,、混凝土強度等級均為C20.混凝土澆筑前24h內對墊層進行酒水潤,，混凝土澆注采取"平面分層、薄層澆筑,、依次推進,、整體澆筑"方法澆筑，澆筑方向從底板中間開始向兩頭推進!,，不留任何施工冷縫,，振搗密實后用刮尺修平，初凝后為了防止板面出現收縮裂縫,，再用灰匙壓抹表面,。

2.7 爬梯施工

把成品鋼爬梯分段焊接在井壁預埋件上，鋼爬梯欄桿外掛密目網,。

2.8 基坑排水

1)根據地勘報告顯示,，新建泵站處地下水不豐富，為確?；幼o(hù)壁工作開展及基礎底板時作業面呈疏干狀態,，需要在開挖基坑內設置2處0.8mx0.8mxlm集水坑收集臨時積水，同時采用抽水泵對基坑內的積水進行抽排,，隨挖隨排,，且必須保證抽水的連續性，不得長時間停頓,。澆筑基坑底板時,，在底板上預留1處1mxlmx05m集水井，確?；臃e水能夠連續排放,，不影響下一步工序施工。工程全部完工后方能停止抽水,。

2)基坑周邊設置三級沉淀池,，基坑排水經過沉淀后通過排污車抽排至污水管道中,。

3)準備足夠的注漿、堵漏材料,，以及足夠的沙袋放在基坑內以備搶險使用[81

3 基坑施工安全措施

1)基坑周邊渣土,、工器具堆放距基坑邊距離應不小于2m，高度不超過1.5m,，對基坑周邊的堆載物,，應設專人負責，隨時核對基坑周邊的堆載物是否超載,。加強日常監測,、巡視，并建立相應制度,，納人常態管理工作,。發現問題立即采取措施，并報告項目部,，超出設計允許的堆載,，必須撤出現場，必要時停止基坑內作業,。

2)施工人員進人施工現場必須按要求配戴好安全帽,，高處作業系好安全帶，對發現違規者子以罰款處理,，屢教不改嚴替進入施工現場,。施工機械操作人員應遵循有關機械操作安全管理規定不得違章作業。

3)機械開挖土方時應按照規定進行施工,，挖掘機前沿距工作面邊緣至少應保持1~15m的安全距離,，以防塌方，造成翻機事故,。禁止機械開挖與人工開挖同時進行,，人工基坑清理時，兩人操作間距應大于2.5m,，挖掘機進場工作時,，首先應該鳴笛示意，提醒施工人員和場外觀望者注意避讓,。機械指揮人員應全神貫注,，隨時注意觀察施工區域有無異常，指揮手語清晰果斷,。安全員要在現場進行全程監控,，對于違反有關安全方面的行為堅決予以制止。

4 實施效果

使用上述方案，一體化泵站基坑開挖自開工之日起至封底混凝土施工完畢,，實際工期為1個月,，平均施工效率為1.75m/周。為保證基坑開挖施工安全,，在基坑開挖施工過程中第三方監測機構對基坑變形進行持續性監測，土體最大沉降量5.5 mm,，最大沉降速率 0.4mm/d;支護結構沉降最大2.8 mm,，最大沉降速率為0.6mmd。支護結構水平位移數據在允許值范圍內波動,，屬于誤差范圍,。根據以上數據可知，整個基坑監測的位移沉降值遠遠小于報警值,，相對穩定,。

5 結束語

與一般的基坑工程相比，深基坑工程具有較大的危險性,，必須采用合適的開挖支護方式才能保證工程的安全性[9],。對深基坑開挖與支護技術進行了深人探討，并結合實際案例進行分析,。
